埋地洩漏電纜是一種室外周界入侵探測設備，它主要适用於高級住宅、監獄、倉庫、博物館、電站（包括核電站）、軍工設施、銀行、金庫等重要建築物外圍地表淺埋式入侵探測器。亦可用在野外地形較爲複雜的地方（如高低不平的山區及周界轉角等），以達到有效安全防範的目的。可全天候工作，探測專用洩漏電纜淺埋地表隐蔽設防，可按周界形狀輪廓敷設。對防範區内的綠化植物無需去除。
産品構成
洩漏電纜入侵探測器由探測器主機和兩根專用洩漏電纜兩部分組成。探測器主機由電源輸入單元、發射單元、接收單元、處理單元組成。探測區域由兩根洩漏電纜和與其連接的兩根非洩漏電纜組成。非洩漏電纜每根标準長度爲3m，洩漏電纜每根标準長度爲102m。
框圖

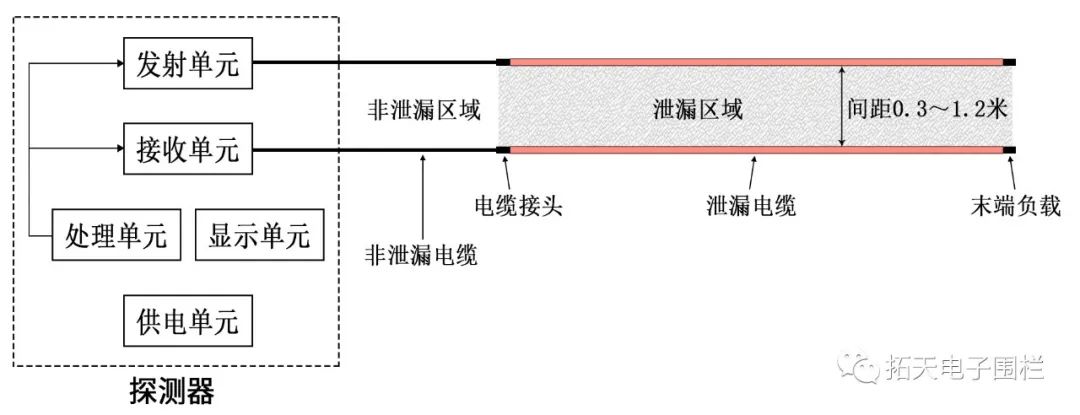

圖1 設備框圖
工作原理
發射單元産生高頻能量饋入發射洩漏電纜中，並在電纜中傳輸。當能量沿洩漏電纜傳送時，部分能量通過電纜的縫隙漏入空間，在被警戒空間範圍内建立電磁場，其中一部分能量被安裝在附近的接收洩漏電纜所接收，形成收發能量直接耦合。當入侵者進入兩根電纜形成的感應區内時，這部分電磁能量受到擾動，引起接收信号的變化，這個變化的信号經放大處理後被處理單元檢測出來，並推動報警指示燈點亮
，同時使繼電器觸點打開,信号輸出到控制中心。

圖2淺埋敷設洩漏電纜


圖3探測器主機安裝在防雨箱内

探測器安裝
探測器可穩固的安裝在牆壁或固定物上，如果室外安裝，探測器需放進防水保護機箱。探測器也可埋於地下，但應造井並注意井内排水。

圖4 探測區域的組成設備

埋地洩漏安裝
将洩漏電纜安裝在被警戒區域周界處，單機的警戒區域邊界長度通常爲100m，專用洩漏電纜是由洩漏電纜和非洩漏電纜連接而組成（見圖5）。兩根洩漏電纜平行放置間距通常在0.5~1.5m，誤差應小於5%。松土條件下埋設深度通常爲3cm~7cm，水泥地條件下埋設深度通常爲3cm~5cm。爲確保系統正常工作，在埋設前先将電纜以适當間距平行放置在地面，然後接上主機通電後進行步行測試。工作正常後，在測試好的位置就地埋設電纜。爲防止日後地表作業造成影響，如鋤草綠化損傷電纜，洩漏電纜必須穿在PVC管（Φ25~Φ32）中進行埋設。
 圖5 系統連接示意圖



圖6 圍牆頂端安裝案例
