脈沖電子圍欄主機接線說明
前端圍欄與脈沖圍欄主機的連接，以四線爲例

單防區脈沖電子圍欄主機接線說明
脈沖電子圍欄主機接線說明

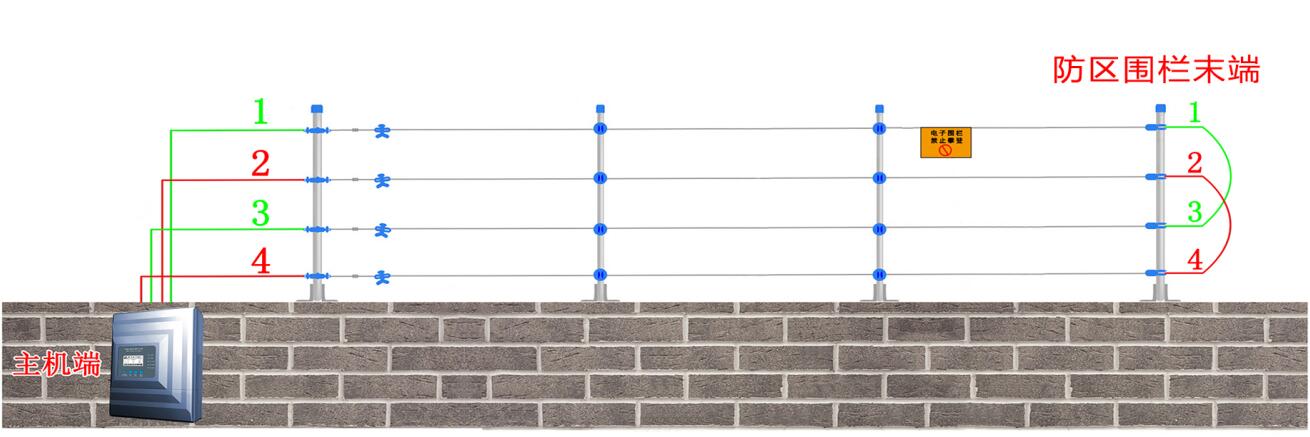

前端圍欄的合金線分别用高壓線引出，四線制的引出四根高壓線，高壓線與合金線通過線線連接器連接，引出的四根高壓線分别做好1、2、3、4序号标記，前端圍欄的末端用高壓線将1、3号線鏈接，2、4号線連接。這樣就形成瞭兩組回路，分别是主機端第一線出去到瞭防區末端通過高壓線連接至第三線 ，由第三線回到主機端，主機端的第二線出去到防區末端通過高壓線連接至第四線，由第四線回到主機端，所以圍欄端引出的四根線，分别按1号線、3号線接入主機HV+的OUT與IN，2号線、4号線接入HV-的out與IN

脈沖電子圍欄主機接線說明

雙防區脈沖電子圍欄主機接線說明
脈沖電子圍欄主機接線說明

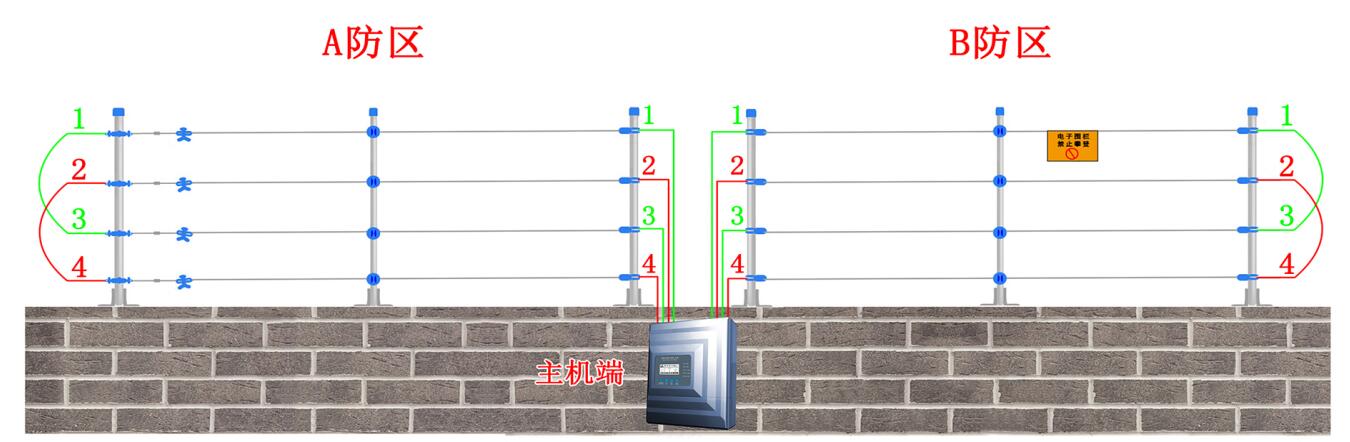

由於雙防區主機有A、B兩個防區，所以接線時各自防區引出四根高壓線分别對應主機上的A、B防區接線端口連接。

脈沖電子圍欄主機接線說明

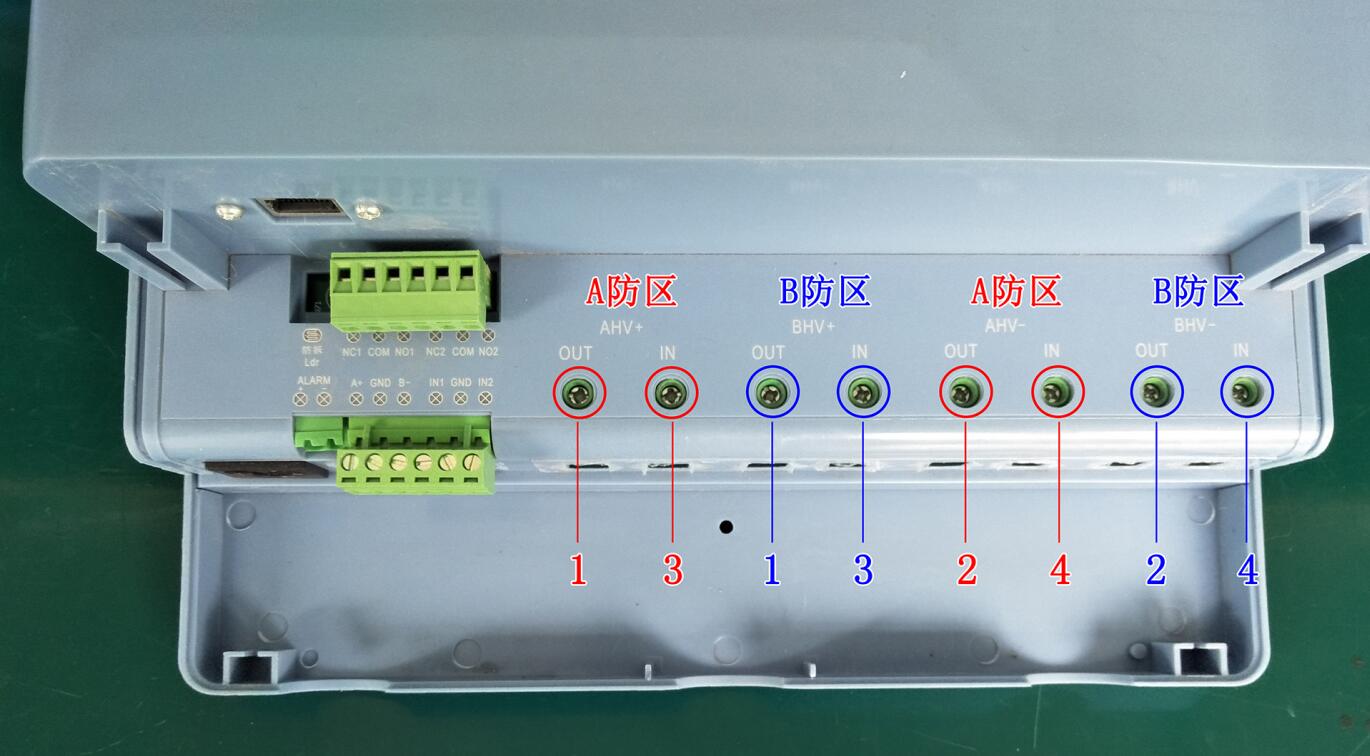

A防區接線方式 ：從A防區前端圍欄引出的4根高壓線分别按線序連接到雙防區脈沖主機接線端口上，1号線接入到A HV+的 OUT，3号線接入到A HV+的IN，2号線接入到A HV-的OUT，4号線接入到A HV-的IN。

B防區接線方式：B防區前端圍欄引出的4根高壓線分别按線序連接到雙防區脈沖主機接線端口上，1号線接入到B HV+的 OUT，3号線接入到B HV+的IN，2号線接入到B HV-的OUT，4号線接入到B HV-的IN。

以上是拓天脈沖電子圍欄主機（單/雙防區）的接線說明。
